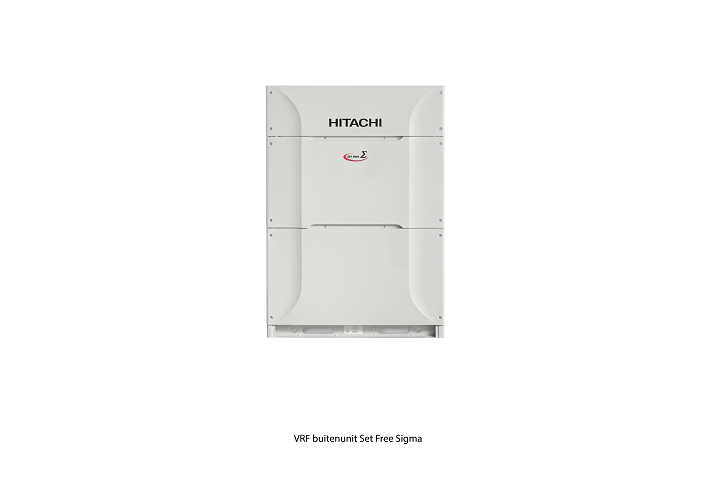

Hitachi Buitenunit VRF Set Free Sigma Standaard

De Hitachi Buitenunit VRF Set Free Sigma Standaard is de meest compacte en lichte unit op de markt. De unit biedt u een brede keuze aan omschakelboxen: van enkelvoudige tot meervoudige boxen tot 16 aansluitbare units. De gebruikte isolatie maakt de installatie van een condenswaterbak overbodig. Ook wordt de vloeistofleiding direct naar de binnenunit geleid. Dat betekent voor u minder aansluitingen en daardoor een eenvoudige en economische installatie.

Bekijk specificaties

Uniek aan dit product

Flexibele bereik van de warmteterugwinning
Hoogste energie-efficiëntie
Omvangrijk assortiment
Topklasse vermogen
Flexibiliteit bij de installatie

Stel een vraag over dit product

Model			RAS8FSXNSE	RAS10FSXNSE	RAS12FSXNSE	RAS14FSXNSE	RAS16FSXNSE	RAS18FSXNSE
Maximaal aansluitbare binnenunits			26	32	39	45	52	58
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	22,40	28,00	33,50	40,00	45,00	50,00
Nominaal verwarmingsvermogen		kW	25,00	31,50	37,50	45,00	50,00	56,00
Nominaal opgenomen vermogen koelen		kW	5,40	7,27	8,89	12,12	13,85	14,93
Nominaal opgenomen vermogen verwarmen		kW	5,26	6,89	9,15	12,03	14,84	17,02
SEER			7,50	7,17	6,97	7,47	7,30	6,96
SCOP			4,17	4,11	4,29	4,48	4,42	4,18
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	15,5	21,5	24	29,5	33	37,5
Luchtdebiet		m³ / h	9900	10200	11400	14340	15360	15360
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	58	60	59	63	63	65
Geluidsvermogenniveau		dB (A)	80	82	82	85	85	86
Afmetingen (H × B × D)		mm	1725 x 959 x 784	1725 x 959 x 784	1725 x 959 x 784	1725 x 1219 x 784	1725 x 1219 x 784	1725 x 1219 x 784
Gewicht		kg	210	210	233	289	332	333
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	5,0	5,0	7,2	8,9	9,9	10,7
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	3/8 - 3/4 - 5/8	3/8 - 7/8 - 3/4	1/2 - 1 - 7/8	1/2 - 1 - 7/8	1/2 - 1 1/8 - 7/8	5/8 -1 1/8 - 7/8

Model			RAS20FSXNSE	RAS22FSXNSE	RAS24FSXNSE	RAS26FSXNSE	RAS28FSXNSE	RAS30FSXNSE
Modulecombinatie						RAS12FSXNSE	RAS12FSXNSE	RAS12FSXNSE
Modulecombinatie						RAS14FSXNSE	RAS16FSXNSE	RAS18FSXNSE
Maximaal aansluitbare binnenunits			64	64	64	64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	56,00	61,50	67,00	73,00	77,50	85,00
Nominaal verwarmingsvermogen		kW	63,00	69,00	77,50	82,50	90,00	95,00
Nominaal opgenomen vermogen koelen		kW	18,60	20,43	22,41	23,38	22,44	24,24
Nominaal opgenomen vermogen verwarmen		kW	18,81	21,63	22,79	21,18	24,67	26,59
SEER			6,29	6,76	6,20	7,30	7,10	7,11
SCOP			4,14	4,43	4,43	4,39	4,35	4,22
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	44,5	45	53	53	56,5	61
Luchtdebiet		m³ / h	19740	19740	20880	25740	26760	26760
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	65	64	66	65	65	66
Geluidsvermogenniveau		dB (A)	86	84	86	87	87	87
Afmetingen (H × B × D)		mm	1725 x 1609 x 784	1725 x 1609 x 784	1725 x 1609 x 784	1725 x 2198 x 784	1725 x 2198 x 784	1725 x 2198 x 784
Gewicht		kg	382	396	397	522	565	566
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	11,3	11,3	11,6	16,1	17,1	17,9
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	5/8 -1 1/8 - 7/8	5/8 - 1 1/8 - 1	5/8 - 1 1/8 - 1	3/4 - 1 1/4 - 1	3/4 - 1 1/4 - 1 1/8	3/4 - 1 1/4 - 1 1/8

Model			RAS32FSXNSE	RAS34FSXNSE	RAS36FSXNSE	RAS38FSXNSE	RAS40FSXNSE	RAS42FSXNSE
Modulecombinatie			RAS14FSXNSE	RAS16FSXNSE	RAS18FSXNSE	RAS14FSXNSE	RAS18FSXNSE	RAS18FSXNSE
Modulecombinatie			RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS24FSXNSE	RAS22FSXNSE	RAS24FSXNSE
Maximaal aansluitbare binnenunits			64	64	64	64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	90,00	95,00	100,00	106,00	112,00	118,00
Nominaal verwarmingsvermogen		kW	100,00	106,00	112,00	118,00	125,00	132,00
Nominaal opgenomen vermogen koelen		kW	29,58	28,77	29,85	36,71	35,52	37,65
Nominaal opgenomen vermogen verwarmen		kW	28,77	31,86	34,04	33,55	38,65	39,37
SEER			7,36	7,18	7,20	6,63	6,93	6,57
SCOP			4,30	4,28	4,18	4,45	4,30	4,31
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	66,5	70,5	75	82,5	82	90,5
Luchtdebiet		m³ / h	29700	30720	30720	35220	35100	36240
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	67	67	68	68	68	69
Geluidsvermogenniveau		dB (A)	89	89	89	89	88	89
Afmetingen (H × B × D)		mm	1725 x 2458 x 784	1725 x 2458 x 784	1725 x 2458 x 784	1725 x 2848 x 784	1725 x 2848 x 784	1725 x 2848 x 784
Gewicht		kg	622	665	666	686	729	730
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	19,6	20,6	21,4	20,5	22	22,3
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	3/4 - 1 1/4 - 1 1/8	3/4 - 1 1/4 - 1 1/8	3/4 - 1 1/2 - 1 1/8	3/4 - 1 1/2 - 1 1/4	3/4 - 1 1/2 -1 1/4	3/4 - 1 1/2 - 1 1/4

Model			RAS44FSXNSE	RAS46FSXNSE	RAS48FSXNSE	RAS50FSXNSE	RAS52FSXNSE	RAS54FSXNSE
Modulecombinatie			RAS22FSXNSE	RAS22FSXNSE	RAS24FSXNSE	RAS14FSXNSE	RAS16FSXNSE	RAS18FSXNSE
			RAS22FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE
						RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE
Maximaal aansluitbare binnenunits			64	64	64	64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	122,00	128,00	136,00	140,00	145,00	150,00
Nominaal verwarmingsvermogen		kW	140,00	145,00	150,00	155,00	160,00	165,00
Nominaal opgenomen vermogen koelen		kW	40,53	42,67	45,48	44,50	43,70	44,78
Nominaal opgenomen vermogen verwarmen		kW	43,89	43,97	44,12	45,49	48,28	50,15
SEER			6,75	6,45	6,19	7,30	7,18	7,20
SCOP			4,43	4,43	4,43	4,26	4,25	4,18
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	89,5	98	106	104	108	112
Luchtdebiet		m³ / h	39480	40620	41760	45060	46080	46080
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	67	68	69	69	69	70
Geluidsvermogenniveau		dB (A)	87	88	89	90	90	91
Afmetingen (H × B × D)		mm	1725 x 3238 x 784	1725 x 3238 x 784	1725 x 3238 x 784	1725 x 3697 x 784	1725 x 3697 x 784	1725 x 3697 x 784
Gewicht		kg	792	793	794	955	998	999
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	22,6	22,9	23,2	30,3	31,3	32,1
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	3/4 - 1 1/2 - 1 1/4	3/4 - 1 1/2 - 1 1/4	3/4 - 1 1/2 - 1 1/4	3/4 - 1 1/2 - 1 1/4	3/4 - 1 1/2 - 1 1/4	3/4 - 1 1/2 - 1 1/4

Model			RAS56FSXNSE	RAS58FSXNSE	RAS60FSXNSE	RAS62FSXNSE	RAS64FSXNSE	RAS66FSXNSE
Modulecombinatie			RAS14FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS14FSXNSE	RAS18FSXNSE	RAS18FSXNSE
			RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS24FSXNSE	RAS22FSXNSE	RAS24FSXNSE
			RAS24FSXNSE	RAS22FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE
Maximaal aansluitbare binnenunits			64	64	64	64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	157,00	162,00	167,00	174,00	179,00	184,00
Nominaal verwarmingsvermogen		kW	176,00	181,00	188,00	196,00	202,00	207,00
Nominaal opgenomen vermogen koelen		kW	51,99	50,44	52,26	59,47	57,93	59,74
Nominaal opgenomen vermogen verwarmen		kW	51,12	55,67	56,39	56,47	61,29	61,42
SEER			6,79	7,01	6,75	6,45	6,63	6,43
SCOP			4,35	4,26	4,27	4,44	4,35	4,35
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	120	120	128	136	136	144
Luchtdebiet		m³ / h	50580	50460	51600	56100	55980	57120
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	70	70	70	70	70	71
Geluidsvermogenniveau		dB (A)	90	90	91	90	90	91
Afmetingen (H × B × D)		mm	1725 x 4087 x 784	1725 x 4087 x 784	1725 x 4087 x 784	1725 x 4477 x 784	1725 x 4477 x 784	1725 x 4477 x 784
Gewicht		kg	1019	1062	1063	1083	1126	1127
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	31,2	32,7	33	32,1	33,6	33,9
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	3/4 - 1 3/4	3/4 - 1 3/4	3/4 - 1 3/4	3/4 - 1 3/4	3/4 - 1 3/4	3/4 - 1 3/4

Model			RAS68FSXNSE	RAS70FSXNSE	RAS72FSXNSE	RAS74FSXNSE	RAS76FSXNSE	RAS78FSXNSE
Modulecombinatie			RAS22FSXNSE	RAS22FSXNSE	RAS24FSXNSE	RAS14FSXNSE	RAS18FSXNSE	RAS18FSXNSE
			RAS22FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE
			RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE
						RAS24FSXNSE	RAS22FSXNSE	RAS24FSXNSE
Maximaal aansluitbare binnenunits			64	64	64	64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	190,00	196,00	201,00	207,00	212,00	217,00
Nominaal verwarmingsvermogen		kW	213,00	220,00	225,00	232,00	232,00	244,00
Nominaal opgenomen vermogen koelen		kW	63,27	65,41	67,22	66,91	65,36	67,18
Nominaal opgenomen vermogen verwarmen		kW	65,29	66,02	66,18	68,13	72,69	73,41
SEER			6,54	6,36	6,19	6,89	7,05	6,85
SCOP			4,43	4,43	4,43	4,31	4,24	4,24
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	143	151	159	158	158	166
Luchtdebiet		m³ / h	60360	61500	62640	65940	65820	66960
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	70	70	71	71	71	72
Geluidsvermogenniveau		dB (A)	90	90	91	92	92	92
Afmetingen (H × B × D)		mm	1725 x 4867 x 784	1725 x 4867 x 784	1725 x 4867 x 784	1725 x 5326 x 784	1725 x 5326 x 784	1725 x 5326 x 784
Gewicht		kg	1189	1190	1191	1352	1395	1396
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	34,2	34,5	34,8	41,9	43,4	43,7
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	3/4 - 1 3/4	3/4 - 1 3/4	3/4 - 1 3/4	3/4 - 2	3/4 - 2	3/4 - 2

Model			RAS80FSXNSE	RAS82FSXNSE	RAS84FSXNSE	RAS86FSXNSE	RAS88FSXNSE	RAS90FSXNSE
Modulecombinatie			RAS14FSXNSE	RAS16FSXNSE	RAS18FSXNSE	RAS14FSXNSE	RAS16FSXNSE	RAS18FSXNSE
			RAS18FSXNSE	RAS18FSXNSE	RAS18FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE
			RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE
			RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE
								RAS24FSXNSE
Maximaal aansluitbare binnenunits			64	64	64	64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	224,00	230,00	234,00	241,00	246,00	251,00
Nominaal verwarmingsvermogen		kW	254,00	261,00	267,00	275,00	282,00	287,00
Nominaal opgenomen vermogen koelen		kW	74,39	73,91	74,67	81,88	81,07	82,15
Nominaal opgenomen vermogen verwarmen		kW	74,06	77,45	79,63	79,69	83,07	84,96
SEER			6,60	6,57	6,58	6,38	6,36	6,37
SCOP			4,37	4,35	4,31	4,44	4,41	4,37
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	173	177	181	189	192	197
Luchtdebiet		m³ / h	71460	72480	72480	76980	78000	78000
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	71	71	72	72	72	72
Geluidsvermogenniveau		dB (A)	92	92	92	92	92	92
Afmetingen (H × B × D)		mm	1725 x 5716 x 784	1725 x 5716 x 784	1725 x 5716 x 784	1725 x 6106 x 784	1725 x 6106 x 784	1725 x 6106 x 784
Gewicht		kg	1416	1459	1460	1480	1523	1524
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	42,8	43,8	44,6	43,7	44,7	45,5
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	3/4 - 2	3/4 - 2	3/4 - 2	3/4 - 2	3/4 - 2	1 - 2

Model			RAS92FSXNSE	RAS94FSXNSE	RAS96FSXNSE
Modulecombinatie			RAS22FSXNSE	RAS22FSXNSE	RAS24FSXNSE
			RAS22FSXNSE	RAS24FSXNSE	RAS24FSXNSE
			RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE
			RAS24FSXNSE	RAS24FSXNSE	RAS24FSXNSE
Maximaal aansluitbare binnenunits			64	64	64
Nominaal aansluitvermogen *		%	50 - 130	50 - 130	50 - 130
Nominaal koelvermogen		kW	258,00	263,00	268,00
Nominaal verwarmingsvermogen		kW	293,00	299,00	305,00
Nominaal opgenomen vermogen koelen		kW	86,01	87,82	89,63
Nominaal opgenomen vermogen verwarmen		kW	88,85	89,27	89,71
SEER			6,45	6,32	6,20
SCOP			4,43	4,43	4,43
Voedingsspanning		V / Hz / Fase	400 / 50 / 3	400 / 50 / 3	400 / 50 / 3
Maximale stroom		A	196	204	212
Luchtdebiet		m³ / h	81240	82380	83520
Leverbare externe statische druk		Pa	30 - 60 -80	30 - 60 -80	30 - 60 -80
Geluidsdrukniveau		dB (A)	72	72	72
Geluidsvermogenniveau		dB (A)	92	92	92
Afmetingen (H × B × D)		mm	1725 x 6496 x 784	1725 x 6496 x 784	1725 x 6496 x 784
Gewicht		kg	1586	1587	1588
Vulhoeveelheid koelmiddel (leidinglengte zonder extra vulling)	R410A	kg	45,8	46,1	46,4
Diameter leidingen	Vloeistof-gas, lage druk -gas, hoge druk	inch	1 - 2	1 - 2	1 - 2
